室内外機一体型パッケージエアコン 機器紹介

ヒートポンプ3〜10tクラス

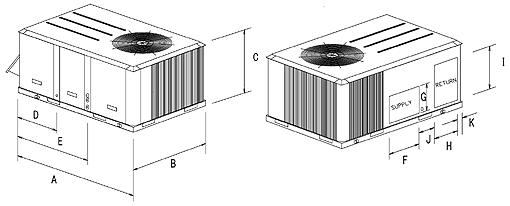

●外形図

（mm）

型番 A B C D E F G H I J K
WSC036E 1775 1124 921 598 1073 438 375 337 591 225 81
WSC048E 1775 1124 921 598 1073 438 375 337 591 225 81
WSC060E 2251 1353 1038 702 1216 489 606 425 819 238 98
WSC090 2251 1353 1190 702 1216 489 606 425 819 238 98
WSC120 2532 1605 1292 702 1216 489 819 425 819 238 98
ページトップに戻る

ヒートポンプ12.5〜20tクラス

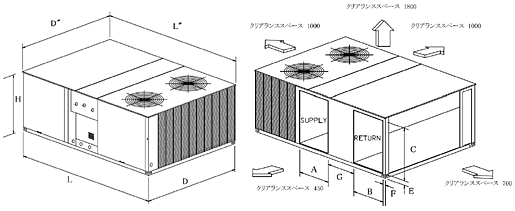

●外形図

（mm）

型番 H L D D" L" A B C E F G
WCH 125/155 1372 3091 2138 2167 3107 673 700 1180 100 51 611
WCH 150/180 1372 3091 2138 2167 3107 673 700 1180 100 51 611
WCH 200/240 1629 3091 2138 2167 3107 673 700 1180 100 51 611
ページトップに戻る

ヒートポンプ オールフレッシュ（外調機）

●正面
正面
●背面
背面
ページトップに戻る

冷房専用／電気冷房・ガス暖房

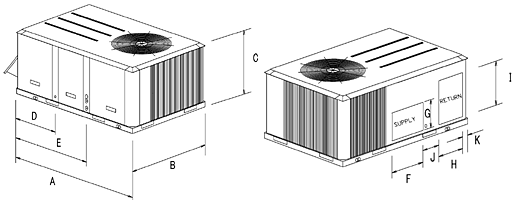

●外形図 7.5〜10tクラス
室外ユニット

（mm）

タイプ 型番 A B C D E F G H I J K
冷房専用 TSC092E 2251 1353 1190 702 1216 489 606 425 819 238 98
TSC102E 2251 1353 1190 702 1216 489 606 425 819 238 98
TSC120E 2251 1353 1190 702 1216 489 606 425 819 238 98
電気冷房
ガス暖房		 YSC092E 2251 1353 1190 702 1216 489 606 425 819 238 98
YSC102E 2251 1353 1190 702 1216 489 606 425 819 238 98
YSC120E 2251 1353 1190 702 1216 489 606 425 819 238 98

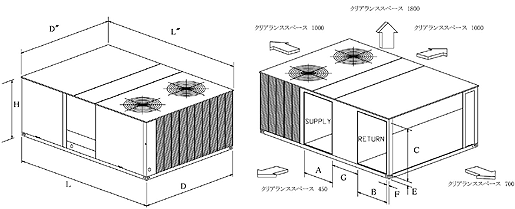

●外形図 12.5〜25tクラス

（mm）

タイプ 型番 H L D D" L" A B C E F G
冷房専用 TCH
150		 1273 2710 1799 1819 2726 673 624 1080 100 51 497
TCH
180/210		 1372 3091 2138 2167 3107 673 700 1180 100 51 611
TCH
240/300		 1372 3091 2138 2167 3107 673 700 1180 100 51 611
電気冷房
ガス暖房		 YCH
150		 1273 2710 1799 1819 2726 673 624 1080 100 51 497
YCH
180/210		 1372 3091 2138 2167 3107 673 700 1180 100 51 611
YCH
240/300		 1372 3091 2138 2167 3107 673 700 1180 100 51 611
